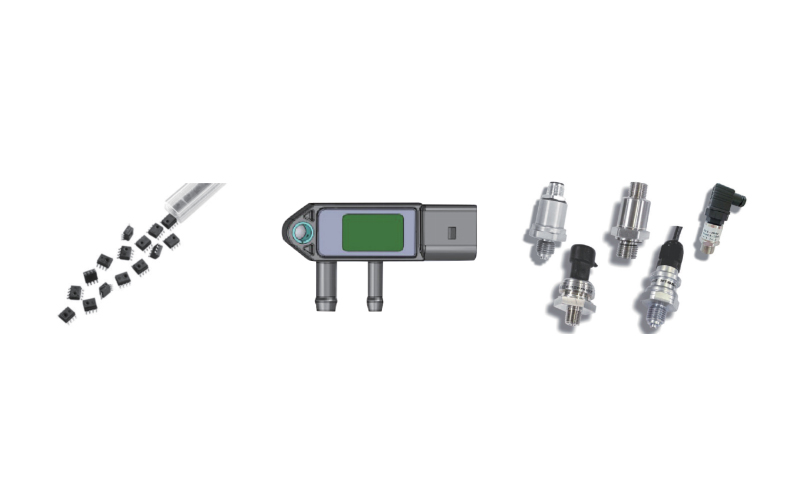

NPP-301 DPS NovaSensor IPT NovaSensor 传感器-安费诺Amphenol NovaSensor

差压传感器设计应用于DPF、POC和DOC系统压差检测。其压力范围是0～100kPa D , -1.7~34.5kPa D和-2~12kPa D。我们拥有多种不同类型的电气接口，满足用户对不同类型连接器的要求。

运用行业

工业过程控制、供热、HVAC 控制、空压机、注塑机、工程机械、水处理、船舶、锅炉等领域。

防护等级IP67 / 优异的EMC性能/芯体可选 (MSG/充油芯体)

多种电气连接方式、过程连接方式可选/ 密封

及与介质接触部分材料可选

NPP系列的特点是贴片封装的硅压力传感器。它是由NovaSensor®一款超小硅熔联结（SiliconFusion Bonded SFB），超强稳定性的SenStable®硅压阻传感芯片塑封封装而成。塑封封装的大批量生产和引脚结构封装技术的应用为OEM用户提供了低成本传感器的方案。

NovaSensor DPS差压传感器

差压传感器设计应用于DPF、POC和DOC系统压差检测。其压力范围是0～100kPa D , -1.7~34.5kPa D和-2~12kPa D。我们拥有多种不同类型的电气接口，满足用户对不同类型连接器的要求。该传感器采用硅压阻压力芯片和数宇化信号调理芯片，可以保证卓越的灵敏度、线性度。传感器采用特殊的元件和材料，确保产品能够应用在尾气处理的复杂环境中。

NovaSensor IPT系列压力变送器
运用行业

工业过程控制、供热、HVAC 控制、空压机、注塑机、工程机械、水处理、船舶、锅炉等领域。

防护等级IP67 / 优异的EMC性能/芯体可选 (MSG/充油芯体)

多种电气连接方式、过程连接方式可选/ 密封

及与介质接触部分材料可选

压力参数

产品类型	规格
IPT2000	量程 (Bar)	25~200	200~1000
	过载压力 (Bar)	≥3X	≥2X
	爆破压力 (Bar)	≥5X	≥3X
IPT3000	量程 (Bar)	1~700
	过载压力 (Bar)	≥2X
	爆破压力 (Bar)	≥3X

性能参数

产品类型	IPT2000	IPT3000
精度* (包括非线性、滞后性和可重复性)	±0.5%FS	±0.5%FS
热零点漂移	≤±0.15%FS/10K	≤±0.15%FS/10K
热量程漂移	≤± 0.15%FS/10K	≤±0.15%FS/10K
响应时间	(10-90%)＜0.5ms	(10-90%)＜0.5ms
可靠性 (P: 10-90%FS)	≥10×10 ⁶次循环	≥10×10 ⁶次循环

*: 常温精度

电气规格

输出信号类型

0~5V

1~5V

0.5~4.5V

0~10V

4~20mA

& 20~4mA

供电电压 (Vcc)

9-30V

15-30V

9-32V

供电电流 (Is)

≤5mA

注: 0~5V/0~10V在零压力下输出并不真正达到绝对零电压，最大输出小于50mV。

机械规格

产品类型	IPT2000	IPT3000
与介质接触部分	17-4PH 或 AISI 304/316L	17-4PH 或 AISI 304/316L
外壳材料	塑料或 AISI 304/316L	塑料或 AISI 304/316L
压力连接部件	17-4PH 或 AISI 304/316L	17-4PH 或 AISI 304/316L
电气连接部件	塑料或 AISI 304/316L	塑料或 AISI 304/316L

环境条件

介质温度范围	-40~125C	补偿温度范围	-40~125C
环境温度范围	-40~125C	存储温度范围	-40~125C
EMC-发射	EN61326-2-3
EMC指令	2004/108/Ec
EMC-射频场抗扰	100V/m, 26MHz~1GHz,	EN61326-2-3,电缆<30m
	3V/m, 1.4GHz~2.7GHz
电气性能符合	ISO 7637, Pulse 1–4, 24V
振动稳定性	20g,10~2000 Hz, Sinus	EN 60068-2-6
抗冲击	100g	EN 60068-2-27
防护等级	IP65/IP67

产品选型总览

产品系列	压力量程 (Bar)	压力种类	输出类型代码	电器接头代码	压力接口代码
IPT2000T	25~1000	G	1,2,4	1,3,4,5	A~D, F~G, J~K, M~P
IPT2000S	25~1000	G	0,1,2,3,4,5	1,3,4,5	A~D, F~H, J~K, M~P
IPT2000M	25~1000	G	0,1,2,3,4,5	0,1,2,3,4,5	A~E, F~H, J~K, M~P
IPT2000L	25~1000	G	0,1,2,3,4,5	0,1,2,3,4,5	A~E, F~I, J~L, M~P
IPT3000T	35~700	A & G	1,2,4	1,3,4,5	A~D, F~G, J~K, M~P
IPT3000S	1~700	A & G	0,1,2,3,4,5	1,3,4,5	A~D, F~H, J~K, M~P
IPT3000M	1~700	A & G	0,1,2,3,4,5	0,1,2,3,4,5	A~E, F~H, J~K, M~P
IPT3000L	1~700	A & G	0,1,2,3,4,5	0,1,2,3,4,5	A~E, F~I, J~L, M~P
